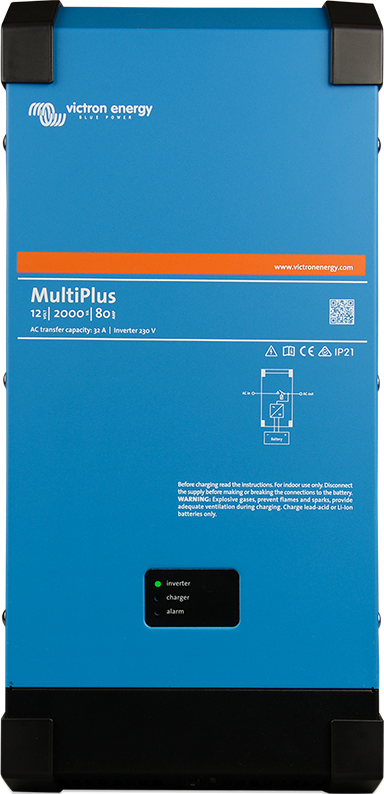

MultiPlus 24/2000/50-32 230V VE.Bus
Comme le suggère son nom, le MultiPlus est un appareil combinant un convertisseur et un chargeur dans un seul boitier. Parmi ses nombreuses fonctions, il inclut un convertisseur à onde sinusoïdale pure, charge adaptative, technologie PowerAssist hybride, ainsi que des fonctions d'intégration de systèmes multiples.
| Tension batterie | 24 V |
| Plage entrée AC | [187, 265] VAC |
| Tension sortie AC | 230 VAC |
| Plage entrée DC | [19, 33] VDC |
| Fréquence entrée AC | [45, 65] Hz |
| Fréquence sortie AC | 50 Hz |
| Puissance continue @25°C | 1,300 W |
| Puissance continue @65°C | 800 W |
| Puissance de crête | 2,800 W |
| Conso à vide | 9 W |
| Puissance continue @40°C | 1,100 W |
| Puissance VA @25°C | 1,600 VA |
| Efficacité max | 94 % |
| Conso mode search | 3 W |
| Tension absorption | 28.8 VDC |
| Tension stockage | 26.4 VDC |
| Courant de charge max | 40 A |
| Capteur température | Inclus |
| Tension float | 27.6 VDC |
| Algorithme de charge | Adaptatif, en 4 étapes |
| PowerControl | ✔️ |
| Fonctionnement en parallèle | ✔️ |
| Courant de commutation | 16 A |
| PowerAssist | ✔️ |
| Fonctionnement triphasé | ✔️ |
| Protections | Court-circuit en sortie,Surcharge,Tension batterie trop élevée,Tension batterie trop basse,Surchauffe,Tension AC sur sortie onduleur,Ripple DC excessif |
| Port de communication | VE.Bus |
| Port de commande distant | On / Off |
| Programmation PC | ✔️ |
| Port général de communication | ❌ |
| DIP switches | ✔️ |
| Relais programmable | Spécifications AC : 230V / 4A, Spécifications DC: 4A jusqu'à 35VDC et 1A jusqu'à 60VDC |
| Refroidissement assisté | ✔️ |
| Altitude max | 2,000 m |
| Humidité max | 95 % |
| Dimensions de l’appareil | |
|---|---|
| Poids net | 10.2 kg |
| Hauteur | 470 mm |
| Largeur | 265 mm |
| Profondeur | 120 mm |
| Matériaux | Châssis acier avec capot ABS |
| Connecteur AC | Connecteur G-ST18i |
| Type de port distant | Borniers à vis 2 pôles |
| Connecteur VE.Bus | One RJ45 terminal, RJ45-spliter ASS030065510 to expet to two ports |
| Catégorie de protection | IP21 |
| Dimensions du carton | |
|---|---|
| Poids avec emballage | 17.5 kg |
| Hauteur | 240 mm |
| Largeur | 590 mm |
| Profondeur | 330 mm |
| Couleur | Bleu (RAL 5012) |
| Connecteur relais | Borniers à vis 3 pôles |
| Fusible DC interne | 125 A |
| Normes de sécurité | EN-IEC 60335-1,EN-IEC 60335-2-29,EN-IEC 62109-1 |
| Directive automobile | ECE R10-4 |
| Immunité électromagnétique | EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3 |
