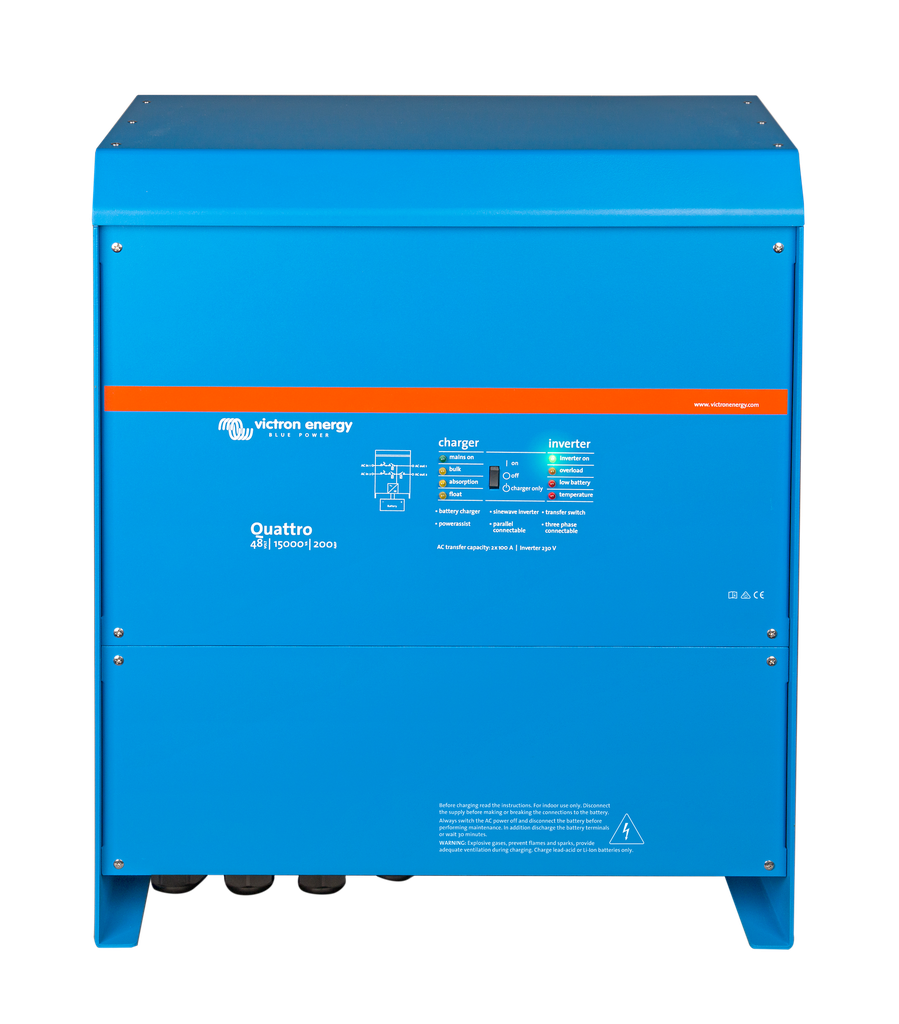

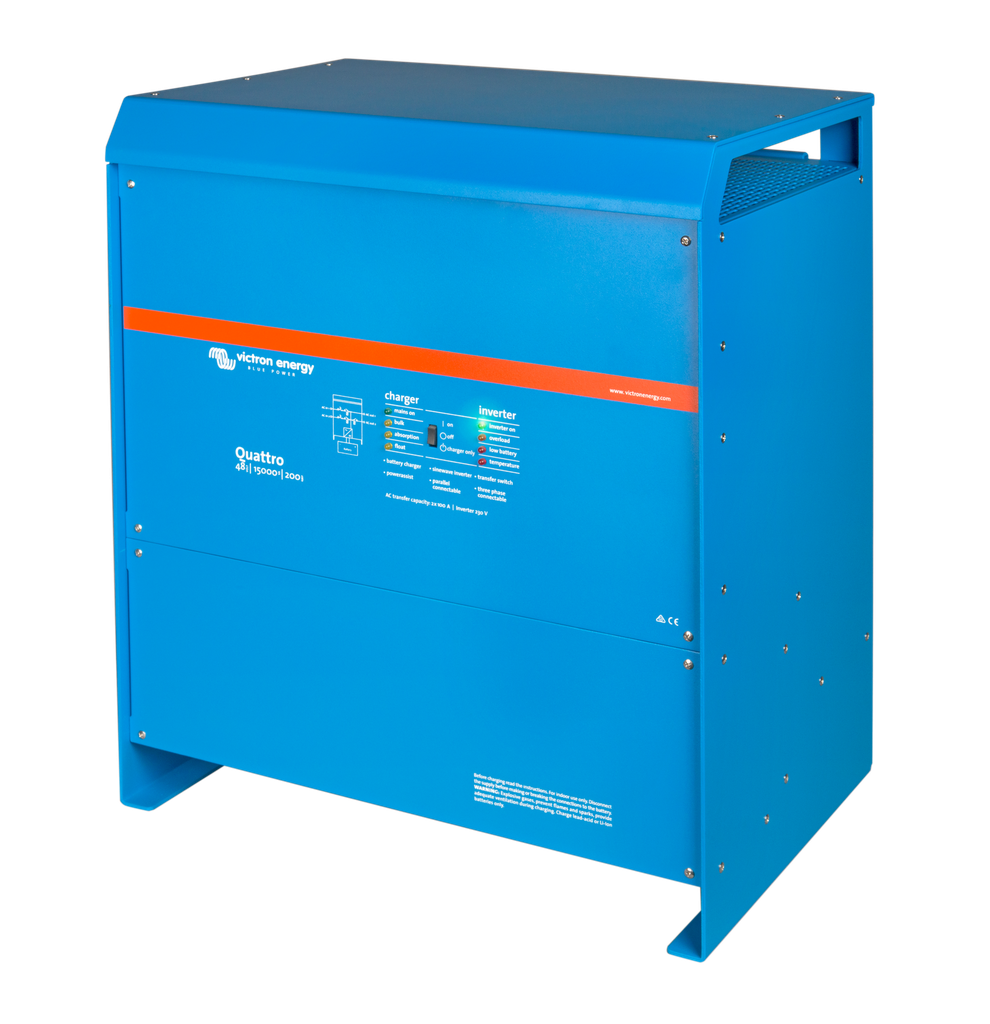

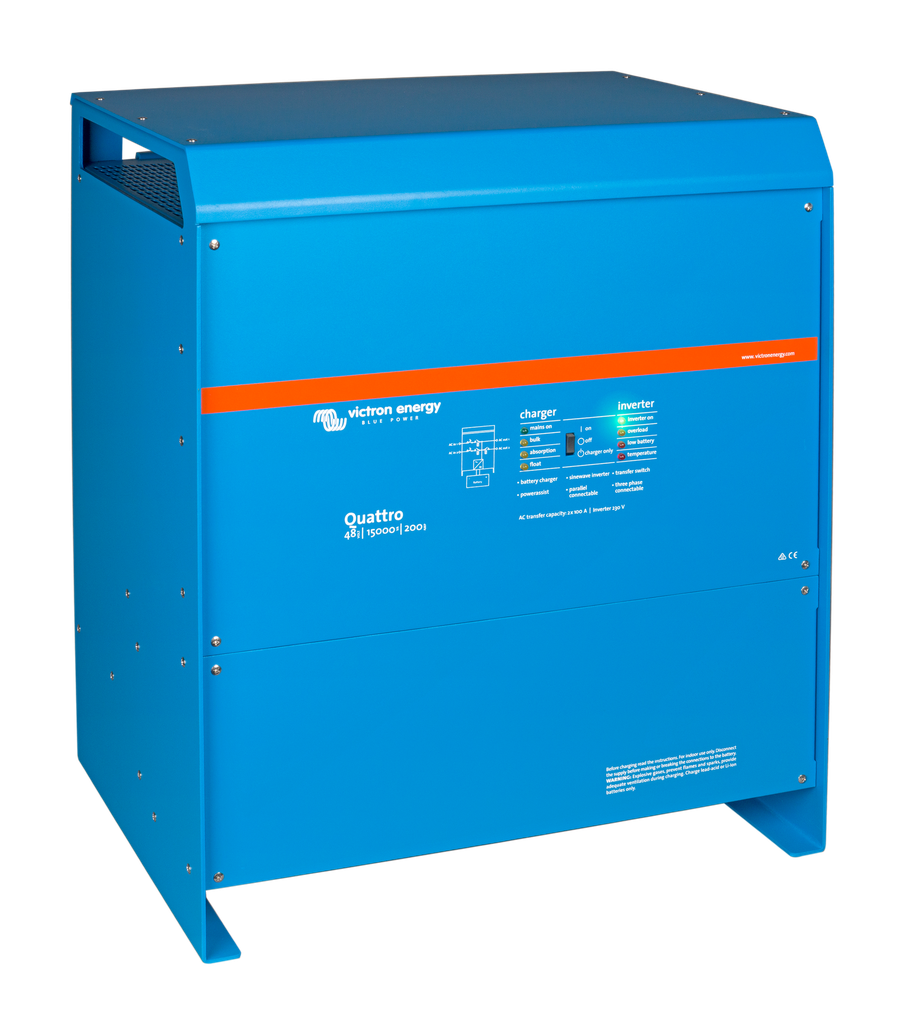

Quattro 48/15000/200-100/100 277V VE.Bus
Semblable au MultiPlus, le Quattro combine également un ensemble convertisseur et chargeur. De plus, il peut accueillir deux entrées CA et connecter automatiquement la source active. Parmi ses nombreuses fonctions, il inclut un convertisseur à sinusoïde pure, une charge adaptative, une technologie PowerAssist hybride, ainsi que des fonctions d'intégration de systèmes multiples telles qu'un fonctionnement en mode triphasé, en phase divisée et parallèle.
| Tension batterie | 48 V |
| Tension sortie AC | 277 VAC |
| Plage entrée DC | [38, 66] VDC |
| Fréquence entrée AC | [45, 65] Hz |
| Fréquence sortie AC | 60 Hz |
| Puissance continue @25°C | 12,000 W |
| Puissance continue @65°C | 7,000 W |
| Puissance de crête | 25,000 W |
| Conso à vide | 110 W |
| Puissance continue @40°C | 10,000 W |
| Puissance VA @25°C | 15,000 VA |
| Efficacité max | 96 % |
| Conso mode search | 20 W |
| Tension absorption | 57.6 VDC |
| Tension stockage | 52.8 VDC |
| Courant de charge max | 200 A |
| Capteur température | Inclus |
| Tension float | 55.2 VDC |
| Algorithme de charge | Adaptatif, en 4 étapes |
| PowerControl | ✔️ |
| Fonctionnement en parallèle | ✔️ |
| PowerAssist | ✔️ |
| Fonctionnement triphasé | ✔️ |
| Protections | Court-circuit en sortie,Surcharge,Tension batterie trop élevée,Tension batterie trop basse,Surchauffe,Tension AC sur sortie onduleur,Ripple DC excessif |
| Port de communication | VE.Bus |
| Port de commande distant | On / Off / Chargeur uniquement |
| Port général de communication | ✔️ |
| Relais programmable | Spécifications AC : 230V / 4A, Spécifications DC: 4A jusqu'à 35VDC et 1A jusqu'à 60VDC |
| Refroidissement assisté | ✔️ |
| Humidité max | 95 % |
| Dimensions de l’appareil | |
|---|---|
| Poids net | 72 kg |
| Hauteur | 572 mm |
| Largeur | 488 mm |
| Profondeur | 344 mm |
| Matériaux | Aluminium |
| Type de port distant | Borniers à vis 2 pôles |
| Connecteur VE.Bus | Two RJ45 terminals |
| Catégorie de protection | IP21 |
| Dimensions du carton | |
|---|---|
| Poids avec emballage | 92 kg |
| Hauteur | 630 mm |
| Largeur | 690 mm |
| Profondeur | 620 mm |
| Couleur | Bleu (RAL 5012) |
| Connecteur relais | Borniers à vis 3 pôles |
| Normes de sécurité | EN-IEC 60335-1,EN-IEC 60335-2-29,EN-IEC 62109-1 |
| Immunité électromagnétique | EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3 |
